お問い合わせパルス表示器 SP2441
特長
- パルス信号を瞬時量と積算量に換算計測
- 信号はNPNオープンコレクタパルス、電圧パルス、電流変調パルスに対応
- 瞬時積算計では業界最小サイズのW48×H24×D63mmを実現
- 水の飛沫・粉塵に強い前面防滴仕様（IP66相当）
- 外部機器へのインターフェースも充実
- 積算同期パルス出力、警報出力、アナログ信号出力を搭載可
- 警報出力にAC対応のc接リレーx1を搭載可
- CEマーキング対応

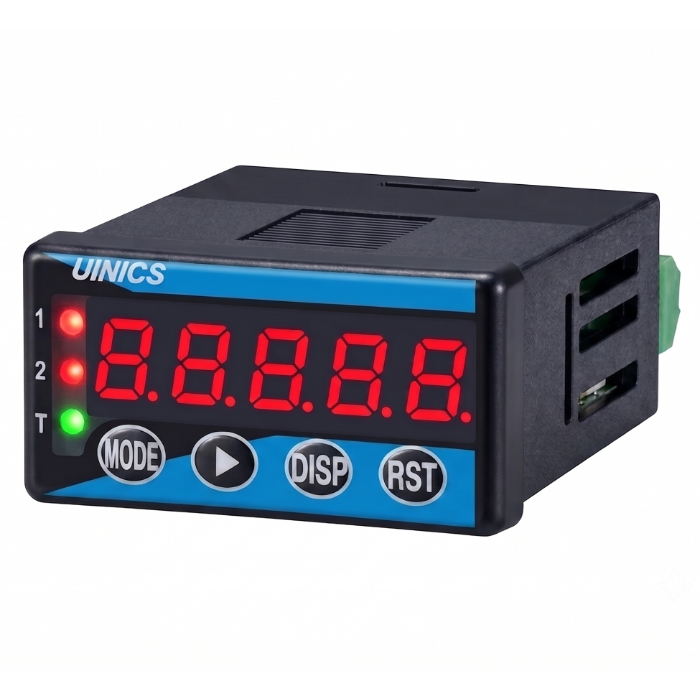

製品写真
-
外観
ダウンロード
オプション一覧
端子接続図
パネルカット図
仕様一覧
| ▽標準 | |
| 計測仕様 | |
|---|---|
| 計測種類 | 瞬時計測、積算計測 |
| 計測方式 | 周期演算方式 |
| 表示仕様 | |
| 表示器 | 赤色ＬＥＤ ５桁 文字高７ｍｍ |
| 表示切換 | 瞬時表示、積算表示 |
| 瞬時表示 | |
| 表示精度 | ±０．０５％ｒｄｇ．±１ｄｉｇｉｔ |
| （表示サンプリング時間０．５秒以上） | |
| スケーリング | １×１０－９～９９９９（１パルスあたり） |
| 表示可能範囲 | ０～９９９９９ |
| オーバー表示 | ９９９９９点滅 |
| 単位時間 | 毎時、毎分、毎秒 |
| 小数点位置 | 10－１、10－２、10－３、10－４ 、なし |
| 表示サンプリング時間 | ０．１秒～１００秒で平均化 |
| 移動平均 | 〔表示移動平均〕 |
| 表示サンプリング時間毎の計測を２～１９回で平均化 | |
| 〔パルス移動平均〕 | |
| 入力パルス毎の計測を２～１９回で平均化 | |
| （使用条件：入力周波数２０Ｈｚ以下） | |
| オートゼロ時間 | 入力停止後０．１～９９．９秒後に表示「０」 |
| 最下位桁 | 通常、０（固定）、０ ｏｒ ５ |
| 積算表示 | |
| 表示精度 | ±０（スケーリング１において） |
| スケーリング | １×１０－９～９９９９（１パルスあたり） |
| 表示可能範囲 | ０～９９９９９ |
| オーバー表示 | ９９９９９点滅、エンドレス、×１０ |
| 小数点位置 | 10－１、10－２、10－３、10－４ 、なし |
| 表示オフセット | リセット後の積算値 ０～９９９９９ |
| センサ入力 | |
| 入力信号 | ＮＰＮオープンコレクタ、または無電圧接点 |
| ※センサ条件： | |
| ＯＮ時残留電圧２Ｖ以下、ＯＦＦ時漏れ電流１．５mＡ以下 | |
| 負荷電流１０ｍＡを開閉できること | |
| 応答周波数 | ＬＯＷ：0．01Ｈｚ～５０Ｈｚ |
| ＨＩ ：0．01Ｈｚ～１０ｋＨｚ | |
| （ｄｕｔｙ５０％時） | |
| センサ供給電源 | ＤＣ１２Ｖ（±１０％） ５０ｍＡ |
| EXT入力 | |
| 入力方式 | ＮＰＮオープンコレクタ、または無電圧接点（×1） |
| ※５０ｍｓ以上ＯＮ | |
| 動作選択 | リセット、ホールド、積算禁止、表示切換 |
| 積算同期パルス出力 | |
| 出力方式 | ＮＰＮオープンコレクタ（×1） ※Ｐ１オプション時使用不可 |
| 最大定格 | ＤＣ３０Ｖ ５０mＡ |
| 出力桁 | １～４桁 |
| 出力幅 | ０．０１～１．９９秒 ※最大出力周波数５０Ｈｚ |
| 警報出力 | |
| 出力方式 | ＮＰＮオープンコレクタ（×２） |
| 最大定格 | ＤＣ３０Ｖ ５０ｍＡ |
| 比較方式 | 表示値とプリセット値を比較 上限、下限（即）、下限（遅延） |
| 出力モード | 比較、保持、１ショット |
| 判定禁止時間 | 電源ＯＮ、またはリセット後、０～６０秒間（９段階設定） |
| 警報出力停止 | |
| ※下限（遅延）時は機能停止 | |
| その他 | |
| エラー表示 | センサ電源に異常が発生した場合、「Ｅｒｒ０１」と計測値を |
| 交互に表示 | |
| データバックアップ | 各設定値、積算値をＦＲＡＭに保存 |
| 書き換え回数１０万回以内、約１０年間保持 | |
| モードプロテクト | モード設定の変更を禁止 |
| ウォームアップ | 電源投入後３０分以上 |
| 定格電源電圧 | ＤＣ２４Ｖ（許容範囲±１０％） |
| 消費電力 | ３Ｗ以下 |
| 使用周囲温湿度 | －１０℃～５０℃ ３０～８０％ＲＨ （但し結露しないこと） |
| 外形寸法・質量 | Ｗ４８×Ｈ２４×Ｄ６３ｍｍ（取付アダプタ含まず） 約４０ｇ |
| 本体色 | 黒色 |
| ケース材質 | ポリカーボネイト |
| 難燃グレード | ＵＬ９４ Ｖ－０ |
| 保護等級 | ＩＰ６６ （前面部） |
| 絶縁 | センサー入力、外部入力・アナログ出力・電源は非絶縁 |
| 警報出力は他の系統と絶縁 | |
| EMC | EN61326-1 |
| EN55011(Group1 ClassA)、EN61000-4-2、EN61000-4-3、 | |
| EN61000-4-4、EN61000-4-5、EN61000-4-6 | |
| ▽リレー出力オプション（P1） | |
| リレー出力オプション仕様 | |
|---|---|
| 出力方式 | リレーc接点（×1） |
| 最大定格 | ＡＣ２２０Ｖ ０．１２Ａ （抵抗負荷） |
| ＤＣ ３０Ｖ １Ａ （抵抗負荷） | |
| ▽アナログ出力オプション（AI/AV3/AV4/AV5） | |
| アナログ出力オプション仕様 | |
|---|---|
| 出力信号 | 〔ＡＩ〕ＤＣ４ ～２０ｍＡ 負荷抵抗：５００Ω以下 |
| ※電源－側とフローティングされた入力に接続してください。 | |
| 〔ＡＶ３〕ＤＣ１ ～ ５Ｖ 負荷抵抗：２ｋΩ以上 | |
| 〔ＡＶ４〕ＤＣ０ ～ ５Ｖ 負荷抵抗：２ｋΩ以上 | |
| 〔ＡＶ５〕ＤＣ０ ～１０Ｖ 負荷抵抗：２ｋΩ以上 | |
| 精度 | 表示値に対し±０．３％ Ｆ．Ｓ．（２３℃） |
| 温度特性 | ±100ppm/℃ （0～50℃） |
| ±120ppm/℃ （-10～0℃） | |
| 応答時間 | 約２０ｍｓ（出力変化０→９０％到達時間として） |
| 最大分解能 | 13000 |
| ▽センサ入力オプション（F/F2） | |
| センサ入力オプション仕様 | |
|---|---|
| 入力信号 | 〔Ｆ〕電圧パルス入力ＬＯＷ：２Ｖ以下 ＨＩ：３．８～３０Ｖ |
| 〔Ｆ２〕電流変調パルス入力ＬＯＷ：８mＡ以下 ＨＩ：１５〜２０ｍＡ | |
